功率放大器出现自激振荡，是自制功率放大器最常见的故障。引起自激的原因很多，排除也较困难。自激的形式大致有两种：一是接通电源后马上出现连续自傲，这多是所用元件不当或布线、焊接上的错误所引起。二是有信号输入时才自激，并且其振荡大小与波形会随音量、音调等控制旋钮的调节位置以及负载扬声器的接入情况而变化。这后一种自激往往涉及到电路内的多种因素，需要花费较多时间才能查出产生的原因。
1、自激的故障现象
现象一、散热器和一些电阻发烫。这现象在上面已介绍过。但如前置放大器出现自激，经功率放大器放大后也会出现类似现象。此时多可把功率放大器与前置放大器之间的接线断开，如上述现象消除，便说明自激是前置放大器产生，或因前置与功率放大器之间连接不当而引起。
现象二、功放级静态电流无法调整。功放级自激使功率输出管产生大电流，即使自激振荡比较弱，功放级也不会工作于“静态”。此时如调节有关偏置电阻，将出现“静态”电流无法调整的现象。
在调整功率输出级工作点的时候，有时还会出现一种怪现象：输出级静态电流较小（例如10毫安以下）时调节正常，但如再调上一点，电流便突然猛增。或者与此相反，开始时电流很大，调到某一点时电流突然减小。这些都是功放电路处于临界自激的迹象，只要工作条件有少许改变，自激便会马上发生，所以也要把它排除。
现象三、扬声器里出现振荡叫声。如果自激振荡的频率不在超音频，我们便可以从扬声器里听到振荡叫声，并可根据振荡频率的高低来判断自激产生的原因，例如是通过导线之间的感应还是通过电源内阻的有害耦合等等。
现象四、音量较大时出现啸叫声。 这是一种有条件的自激。即信号较大时才把自激诱发出来，信号幅度减小后，自激也随之消失。此故障多由已由接地不良或印刷电路板布局不当所引起。 这类潜在故障往往被忽视，等到播放大音量的音乐试听时，轻微的自激还每每被误认为是放步器的失真．
现象五、重放声音带有拖尾。放大器的频率特性不均匀，频响曲线在某段频率出现突出的尖峰，便会使节目信号在该频率附近激起一段减幅振荡（振铃现象），听起来象是节目信号的背后附有拖尾。
如果变压器的容量不够，电源内阻便增大。在开机时或强信号输出之后，会出现减幅振荡，听起来也好象声音带有拖尾。
实际直流电源的内阻决不会等于零，况且因滤波电解电容器的容量浪制，以及电容器内 （包括连接导线）感抗成份的存在，使低频和高频时的电源内阻更加升高。功率放大器的输出电流通过直流电源的内阻时，将产生相应的电压降。如前、后级共用一电源，则该电压降将会通过电源内阻耦合到前级，形成低频（俗称汽船声）或高频的自激振荡，有时还会出现高频调制于低频的间歇振荡。
2、 抑制一般自激的方法
（1）前、后级各用独立的电源供给。
（2）加强退耦措施。
（3）采用稳压电。
（4）减短电源输出接往功放级的连接线。
（5）采用无感电解电容器作滤波电容器。
可在滤波电容器的两端，以及输出级集电极与地之间加接0.1～1微法的涤纶薄膜电容器作高频通路，以降低高频时的电源内阻。
如果放大器的输入线（或元件）与输出线、电源线相邻太近，通过它们之间的寄生电容、寄生电感（互感）便会产生有客耦合，轻则使扩音机的高频特性不规则，重则形成高频自激振荡。
要防止这类自激发生，装配时要注意下列问题：
输入接线决不要靠近输出线和电源线，更不要捆扎在一起。如前级输入线的长度超过5厘米，最好用金属屏蔽线。
通过大电流的输出线、电源线要粗而短。 绘制印刷电路板时也要注意上述原则，宁可加用跨接线也不要让印刷导线绕大弯。检修功率放大器时，如果拨动放大器的输入、输出线，自激振荡的情况会跟着改变，便可判定是这一类自傲。
3、抑制放大器的高频自激
放大器自激往往与反馈有关。它是个加有级间负反馈的三级放大器模式，常见的功率放大器大都可归结成这种模式。由于受晶体管截止频率的限制，再加上电路结构与装配工艺上的其他原因，每一级都必然存在一个高频上限频率，并引起高频输出的相依滞后（上限频率的相位滞后450。显然，各级滞后叠加的结果在某个频率以上，输出信号的相位滞后将超过1800，反馈变成正反馈，此时如放大器的增益仍大于 1，便会出现连续的高频自激振荡。
因此，抑制高频自激的途径便是：设法降低放大器的高频增益；设法减小输出信号的相位滞后；设法拉开各放大级的高频上限频率间隔，以破坏高频自激的幅值条件和相位条件，一些常见的做法如下。
1、电容滞后补偿：
在晶体管的集电极与基极之间接上一只小电容器CBC，即可使CBC对高频的负反馈作用，达到降低该级高增益的目的。一般的OTL和OCL功率放大电路中，以第二级（激励级）的电压增益为最高，把CBC加在对该级对抑制高频自激较为有效，如图下图所示
多级直接耦合前置放大器的消振电容，也加在第二级为多，CBC的容量不宜超过100微微法，通常只要10~50微微法即可。
CBC的加入，使第二级在高频时的增益明显降低，并把本来比较接近的第一、二级的截止频率拉开，达到较好的消振效果。
CBC的加入却也会使整个放大器的高频输出的相位滞后，如果CBC的容量较大，还会使放大器的高频响应变差，瞬态互调失真加大。因此在使放大器不产生自激的前提下，CBC的容量越小越好。
2、电容超前补偿：
如果在级间反馈电阻上并上一个小容量的电容器即可把输出端提取的高频反馈信号的相位提前，从而抑制高频自激。
3．负载阻抗补偿
为了保证功率放大器的安全运行，一般均在其输出瑞接上RC阻抗补偿网络，用以补偿扬声器的感抗成分，当负载扬声器的阻抗为8Ω时，补偿网络的R常取10Ω，C取以0.47～0.15微法。此时，补偿网络对1000千赫以上的超高频才有衰减作用。
由于该网络能抵偿扬声器的电感分量，使放大器的实际负载阻抗在高频时并无明显增高，再加上该网络对超高频的衰减作用，使得放大器在通频带以外的高频增益下降，所以从抑制高频自傲的角度来考虑，该网络也是有效的。
为了使扬声器导线的分布电容不致给扩音机带来高领不稳定因素，我们还可以在功率放大器的输出端上串接一个RL并联网络。用以防止容性负载对放大器和影响。
另外，还可采用使改用频率特性好的晶体管、减小晶体管的电流放大系数等手段来达到抑制放大自激的目的。
1，功放自激怎么办破坏自激条件。减少或增加反馈量。可消除自激。

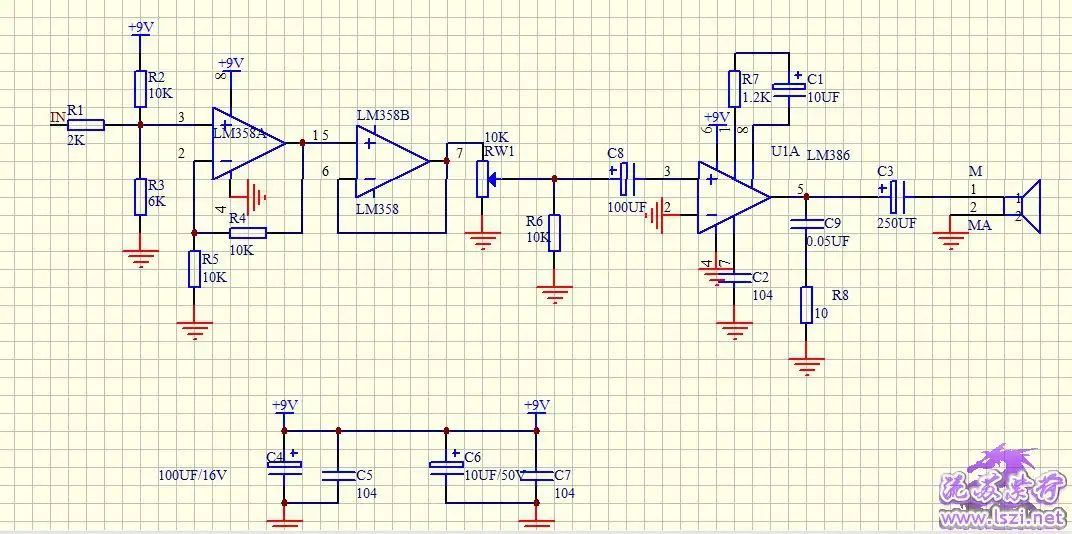

2，功率放大器自激怎么办我是建议用一个101左右的电容，如果你是分立的功放接在激励管的bc极就可以了，至少会改尚，集成电路就是在输入端做功夫了，引起自激的原因相对较多，有输入线、电路是设计不合理、周围的电磁波强度等都会引起自激，进一不了解可进我的群华田电子有买成品板，几块到几百的板都有建议楼主参考一下，网址： 另附功放电路图,电路简洁:
3，功放的自激怎么处理有几个原因都会自激：接地不合理，建议一点接地；信号线屏蔽不好，建议单端接地，用那种双芯的屏蔽线，一条接正，一条接地，网线只接一端的地；调好静态电流和输出电压（0v）；电源的大电解并接无极的小电容。管是场效应管，特点是电压放大，所以引起自激主要原因在于输入级输入了激励电压。要提防自激，首先要保证电源电压供电稳定，可以加大滤波电容提高稳定。第二，管子的放大倍数要控制好，太大也容易引起自激，这个可以加强负反馈。第三，负载电阻不能太小，要在管子的承受范围之内。注意这三点，做功放时就不容易发生自激现象了

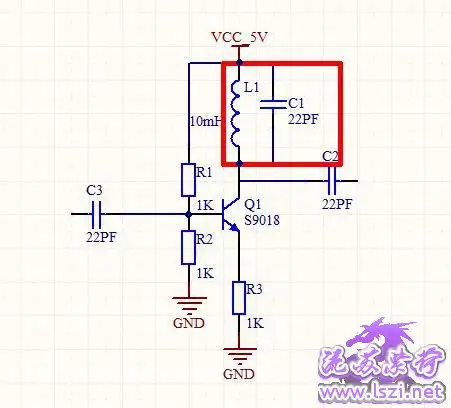

4，如何消除高频自激选用优质材料的电容，保证电感的稳定和抗干扰性，选用高频特性比较好的高频振荡管，稳定和有效过滤振荡电路的各种干扰信号和脉冲波动，同时确定振荡电路的工作环境处于较少受到其它电路辐射信号的干扰（进行屏蔽或远离这种电路）。“ 双管单声道”应该是btl电路，这种电路由于输出功率比较大，所以2030的散热片面积一定要足够大，集成与散热片的安装一定要密贴，这样才能基本满足输出功率较大时集成发热不严重。另外前级输入的信号电平不能太高，“声音有点尖锐”是高音成分较重引起的，在前级加强一下对高音成分的衰减试试。
5，功放有自激应该如何解决把低频再调低一些！最好有接地线连接！输入并电阻在主电源那电解滤波电容旁边并联0.1UF的无级电容可以解决这是功放不稳定的表现，可像上面的老师说的那样，在输入级（就是一般的音量电位器的后面的信号通道接一个电阻对地，一般接47K就可以）首先，在供电部分进行滤波/稳压/整流 输入一个平稳的电压和电流，建议加大电容容量，并且可以加入电感和稳压电路，，，还有一个地方是非常重要的，如果你用的集成电路做功放，那么一般都是用的三级放大或更多，只要有一级滤波没有到位，都会有很大的自激震荡，而一般的集成功放有一个增益脚，增益脚和地之间接个可变电阻，调整增益（增益越大自激越强，放大倍数越大，增益脚和地间阻值越大）除此之外，输入端为一级放大，这里至关重要，由于使用的是共集电极放大电路，你可以在输入端接个一千欧姆的可变电阻（阻值根据输入信号而定，越小越好）这样做，基本上就没什么自激震荡了（如果增益电阻和输入端电阻为0，电压非常稳定，理论上没有任何自激震荡）如果是做的三极管放大电路，那你就要看看是否三极管的q值高了，或者互补对称电路两边没有对称，电源是否稳定，电压是否偏高（自己做的放大单元电路，电压偏低也会有无规律自激震荡。
看了你上面的追问，我也遇到过这种情况，最后发现是芯片被我焊接时烧坏了（当时还在学习阶段）你可以找几个测试点测试下，网上有pdf资料的啊！
6，极高频放大器自激怎么调节供电电压不稳定必然容易引起自激， 18-31GHZ的频率，真的很高，就我的经验我说一点吧， 一、电路设计要非常用心，你的芯片电源引脚一定要用滤波电容，你的电路放大前极 电流应该不大，建议用220UF和0.1UF电容并联接入，对纹波抑制效果比较好。而且电路走线尽量短，频率如此之高，一定要用屏蔽措施，最好是用屏蔽盒将电路裹起来并接地。否则像我们平时的收音机信号，手机信号等各种干扰将会被感应到电路中去，到时你想要自激就太简单了。 二、 电源供电一定要非常稳定，供电电压最好用高精度示波器看一下波形干扰的大小。不高于1mv的干扰就太好了。甚至有人建议用电池供电，我也试过，好像效果是也不错，你自己多尝试一下。 三、分极放大，因为一级放大很难达到效果，如果你强行要求，将引起芯片工作不稳定，带宽变窄，引起自激。所以用两极或三极进行放大可以缓解自激现象。 四、电源分开，你要求要+30dBm功率输出，功率极电流应该很大，所以要独立使用供电电源。
希望你能成功！极高频放大器自激的调节:
1、对于地线内阻引起自激的排除方法是，减小地线的内阻，就是把地线加粗，地线铜箔面积留大一些。
2、对于数字电路及高频电路中地线的电感作用，减小的方法是用扁平导体作地线，用多根导线并联，但导线之间的距离不能过近。另外，还要注意适当的接地方式及接地点的选择。本例中的接地点就选择不合适。一般要避免强电电路和弱电电路共用地线，数字电路和模拟电路共用地线。
3、对于可能产生自激振荡的负反馈放大电路，采用相位补偿的方法可以消除其自激。通常是在放大电路中加入RC相位补偿网络，以改善放大电路的频率特性。
4、对于其极间反馈引起自激的消除方法是，在其基极和集电极之间加入中和电容，使结电容和中和电容引入的反馈信号幅值相等而抵消。从而消除了极间反馈。18G ~31G，还用UF级的电容，开玩笑啊几百MHZ的时候 就自谐振了变成电感了！要用自谐振频率足够高的微波电路用的电容来电源去耦它们都是信号放大器：低频放大器只放大低频信号，滤出其他成分的信号 高频只放大高频的信号，滤出其他成分的信号 宽带放大就是放大某一频段的信号，频段外的都滤除掉。
5，如何减小高频运放的自激振荡除了在反馈回路中并联电容的办法1.保证电源供电稳定，无纹波,可以加大滤波电容提高稳定，当然有条件的话采用C-L-C滤波网络滤波效果更好。
6.电路尽量远离电磁干扰较强的电器，如电磁炉，手机，电脑，充电器等
7.电路连接线走线都尽可能短，如果是自己做PCB板电路，空余部分都保留铜箔，并和地线相连。
8.放大电路离电源电路应远些，尤其是离电源变压器远点。
9.电源变压器，放大电路板，有可能的话尽量用金属盒屏蔽起来后接地。
10.对于放大电路来说，放大倍数太大也容易引起自激，所以尽量减少放大倍数。
11.放大级数太多时也容易引起自激，所以要尽量减少放大级数（一般不要大于4级）。
12.选取运算放大芯片，或者晶体管时，尽量选取带宽较宽，负载能力较强的元件，这样电路实现功能会比较容易，一般好的也更贵。
13.多级放大时采用反向放大可降低自激产生的可能性。
14.如果要接入功放再进行电流放大的话，最好用两个电源，将电路共地就行了。因为功放一般功耗大，容易引起总电源供电不稳。
对于高频放大电路来说，下面几点是避免电路自激的基本途径：
1，保证电源供电稳定，无纹波,可以加大滤波电容提高稳定，当然有条件的话采用C-L-C滤波网络滤波效果更好。
2，电路尽量远离电磁干扰较强的电器，如电磁炉，手机，电脑，充电器等
3，电路连接线走线都尽可能短，如果是自己做PCB板电路，空余部分都保留铜箔，并和地线相连。
4，放大电路离电源电路应远些，尤其是离电源变压器远点。
5，电源变压器，放大电路板，有可能的话尽量用金属盒屏蔽起来后接地。
6，对于放大电路来说，放大倍数太大也容易引起自激，所以尽量减少放大倍数。加强电源滤波性能、减小入出端分布电容、不要使用集成电路插座，不要使运方工作于深度负反馈状态。最好是用晶体作的振荡器！
7，放大级数太多时也容易引起自激，所以要尽量减少放大级数（一般不要大于4级）。
8，选取运算放大芯片，或者晶体管时，尽量选取带宽较宽，负载能力较强的元件，这样电路实现功能会比较容易，一般好的也更贵哦
9，多级放大时采用反向放大可降低自激产生的可能性。
10，如果要接入功放再进行电流放大的话，最好用两个电源，将电路共地就行了。因为功放一般功耗大，容易引起总电源供电不稳。以上是我做放大电路的心得，希望对你有用！
